Компания Gigabyte — одна из немногих, которая во время существования 700-го семейства чипсетов AMD выпускала платы на основе «предтоповой» версии (790X) в больших объемах и разнообразии моделей. В действительности довольно странно, что этот чипсет не получил широкой поддержки: по набору опций он выглядел оптимальным вариантом для игрового ПК уровня выше среднего. Как бы то ни было, аналог этого чипсета в 800-й серии (890X) в AMD решили уже не выпускать. Но разработчики из Gigabyte для продолжения серии решили самостоятельно приготовить аналог такого чипсета, совместив прежний северный мост с новым южным. А учитывая, что основная функциональность (поддержка SATA 3.0), отличающая новую серию чипсетов, находится как раз в южном мосту, индекс 890X в названии платы выглядит совершенно правомочно.

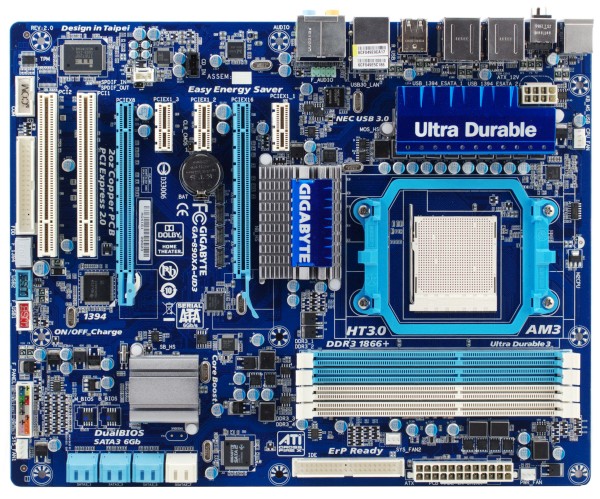

Особенности платы

Напомним, что 790X поддерживает два графических порта и CrossFire в режиме x8+x8, поэтому смысл присматриваться к этой плате есть в первую очередь у тех, кто собирает игровую конфигурацию и либо сразу планирует установить две видеокарты, либо намерен сделать это в будущем. Вполне естественно, что компоновка платы максимально удовлетворяет требованиям, которые могут возникнуть у пользователей при установке двух видеокарт с крупногабаритными системами охлаждения.

Однако в Gigabyte рассудили, что плату на таком формально уже «не модном» чипсете скорее выберут пользователи, которые вообще придерживаются рациональных и консервативных взглядов, поэтому не забыты и такие выходящие из употребления раритеты как COM-порт и разъем для флоппи-дисковода. Все внутренние разъемы ограничены бортиками и имеют подписи на донышке, а FireWire снабжен уже традиционной заглушкой. Очень понравилось расположение розеток для вентиляторов: их пять, и практически при любом расположении вентиляторов в корпусе провода не придется тянуть далеко.

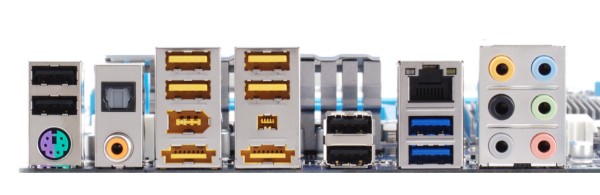

по ссылке — вид платы в 3/4 со стороны задней панели

Отрадно, что инженерам Gigabyte не приходится объяснять, почему наличие хотя бы одного порта eSATA на задней панели естественно, даже когда речь идет о дешевой microATX-модели. Ну а для полноразмерной платы разумно поставить два таких порта, как в данном случае, даже несмотря на поддержку USB 3.0 (два порта синего цвета). Наличие FireWire обоих типов также может быть для кого-то плюсом в копилку достоинств платы, как и два S/PDIF-Out. Вообще, гораздо проще убеждать пользователей в том, что им следует предпочесть ту или иную плату решениям конкурентов, банально реализовав все актуальные на текущий момент интерфейсы.

Система охлаждения не дотягивает до уровня топовых моделей Gigabyte лишь отсутствием тепловой трубки, соединяющей основные радиаторы. Вообще, как мы уже отмечали, системы охлаждения на современных платах Gigabyte выглядят менее эффективными, чем несколько лет назад. Мода лепить на них фирменные таблички не способствует свободной конвекции, а расположить вентилятор таким образом, чтобы он протягивал воздух через образовавшийся кожух, можно лишь в одном случае — если закрепить вентилятор сбоку на самом радиаторе. Зазор там очень маленький, так что расположенный на задней панели вентилятор не сможет протянуть воздух. Но такие меры, скорее всего, будут излишними: северный мост греется умеренно. Xотя если поставить две мощные видеокарты и заставить чипсет работать на полную мощность, да учитывая, что в таком случае одна из карт будет непосредственно подогревать сам радитор, можно получить нагрев в районе 60 °C, что допустимо, но запаса надежности не оставляет. Можно посоветовать снять фирменные таблички — эффективность теплоотвода это, определенно, повысит, а эстетику почти не нарушит.

А вот стабилизатор напряжения питания процессора собран на славу — 10-канальный, два канала выделены для питания процессорного северного моста, в каждом канале установлено по 2 высокоэффективных полевых транзистора с Low RDS (on), в качестве дросселей используются катушки с ферритовыми сердечниками. Установлены 11 конденсаторов по 820 мкФ и 4 — по 270 мкФ, все без исключения конденсаторы на плате — производства ведущих японских компаний, твердотельные. Плата имеет утолщенные вдвое медные слои питания и заземления. Поддерживаются процессоры с заявленным TDP до 140 Вт. Таким образом, весь пакет технологических решений, соответствующих концепции Ultra Durable, присутствует на данной плате.

Поддерживается технология Dual BIOS: на плате имеется вторая резервная микросхема, позволяющая вернуть работоспособность при сбоях в момент обновления прошивки в основной микросхеме.

Комплектация без излишеств: два кабеля SATA, но имеющие металлические защелки и с одного конца разъем имеет Г-образную форму, что значительно способствует надежности соединения, а также IDE-шлейф. Есть краткое руководство по сборке с разделом на русском языке.

Функциональность

Плата основана на чипсете, состоящем из северного моста AMD 790X и южного SB850. Для подключения накопителей установлено 8 внутренних портов SATA, из которых 6 SATA 3.0 поддерживаются чипсетом, а диски, подключенные к ним, могут объединяться в режимы RAID 0, 1, 0+1 и 5. Еще два порта SATA 2.0 поддерживаются за счет внешнего контроллера, диски могут объединяться в RAID 0 и 1. Также на плате имеется IDE-канал на два устройства PATA/133, поддерживаемый за счет внешнего контроллера, что, к сожалению, стало нормой, хотя поддержка чипсетного IDE-канала никуда из южных мостов AMD не делась. Набор дополнительных контроллеров имеет следующий вид:

  • интегрированный звук (8-канальный HDA-кодек Realtek ALC892) с поддержкой Dolby Home Theater, на заднюю панель выведены оптический и коаксиальный S/PDIF-Out;
  • cетевой контроллер (Realtek 8111D, интерфейс PCIEx1), с поддержкой скоростей 10/100/1000 Мбит/с (Gigabit Ethernet);
  • FireWire (TI TSB43AB23, интерфейс PCI), с поддержкой трех портов IEEE 1394a, из которых два выведены на заднюю панель в виде 4- и 6-контактного разъемов;
  • SATA 2.0 (Gigabyte SATA2, интерфейс PCIEx1), с поддержкой 2 портов SATA 2.0 (подключенные к ним диски могут объединяться в режимы RAID 0 и 1) и IDE-канала на два устройства PATA/133;
  • SATA 2.0 (JMicron JMB362, интерфейс PCIEx1), с поддержкой 2 портов SATA 2.0, выведенных на заднюю панель в виде eSATA (подключенные к ним диски могут объединяться в режимы RAID 0 и 1);
  • USB 3.0 (NEC D720200F1, интерфейс PCIEx1), с поддержкой двух портов USB 3.0;
  • cистемный мониторинг (ITE IT8720F), в BIOS предусмотрено полностью автоматическое управление частотой вращения (ручная настройка доступна через утилиту Easy Tune) процессорного и системного вентилятора в зависимости от показаний соответствующих датчиков. Регулировка доступна как для 4-, так и 3-контактных вентиляторов.
Читайте также:  Сколько пользователей в яндексе и гугле

Качество аналоговых выходов интегрированного звукового решения мы оценили в режиме 16 бит, 44 кГц при помощи тестовой программы RightMark Audio Analyzer 6.2.3 и звуковой карты ESI Juli@:

Неравномерность АЧХ (от 40 Гц до 15 кГц), дБ: +0,02, −0,13 Очень хорошо
Уровень шума, дБ (А): −88,9 Хорошо
Динамический диапазон, дБ (А): 89,0 Хорошо
Гармонические искажения, %: 0,0028 Отлично
Гармонические искажения + шум, дБ (А): −81,7 Хорошо
Интермодуляционные искажения + шум, %: 0,011 Очень хорошо
Взаимопроникновение каналов, дБ: −88,0 Отлично
Интермодуляции на 10 кГц, %: 0,011 Очень хорошо

Общая оценка: Очень хорошо (подробнее).

Стандартно качественная реализация одного из наиболее удачных кодеков, из встречающихся на системных платах. У Gigabyte в данном вопросе проколов практически не бывает.

Разгон

Методику тестирования производительности, разгона и конфигурацию тестового стенда можно посмотреть на отдельной странице.

Настройки для разгона в BIOS Наличие Примечание (диапазон регулировки)
Тайминги памяти +
Частота памяти + DDR3-800—DDR3-1600
Частота (множитель) шины HT +
Опорная частота ЦП + 200—500 МГц
Коэффициент умножения ЦП + два параметра: для ядер и CPU NB
Возможность разблокировки дополнительных ядер + через BIOS
Напряжение процессoрного ядра + −0,600—+0,600 В (CPU)
−0,600—+0,600 В (CPU NB)
Напряжение памяти + 1,22—2,40 В
Напряжение чипсета + 1,15—1,45 В (для северного моста)
1,10—1,47 В (для HT-шины)
1,45—2,10 В (для PCI-E)

(*) Диапазон регулировки напряжения процессора и некоторые другие параметры, доступные в BIOS, могут варьироваться в зависимости от установленного процессора и приведены для используемого в наших тестах Phenom II X4 810. Использовалась версия BIOS FDA. Полный набор настроек, как обычно у плат Gigabyte, открывается по нажатию клавиш Ctrl+F1 в главном меню, но настройки, необходимые для разгона, по умолчанию открыты.

Набор параметров включает все необходимое. Очень четко работает автоматика аварийной загрузки с параметрами по умолчанию, при этом пользователь отправляется в меню BIOS, где большинство ранее выбранных настроек сохраняются в том виде, который выставил сам пользователь. Есть возможность сохранить до 8 пользовательских профилей.

Phenom II X3 720 (2,8 ГГц) Phenom II X4 810 (2,6 ГГц)
Тактовая частота ЦП, МГц 3700 3380
Опорная частота (множитель), МГц 200 (×18,5) 260 (×13)
Напряжение питания ядра/CPU NB (по данным системного мониторинга BIOS), В 1,50/1,35 1,40/1,30
Частота (множитель) CPU NB, МГц 2600 (×13) 2600 (×10)
Частота (множитель) шины HT, МГц 2000 (×10) 2080 (×8)
Частота памяти, МГц DDR3-1333 DDR3-1385
Примечание разгон с увеличением множителей (ядра и CPU NB) разгон с увеличением опорной частоты, снижены множители CPU NB и шины HT

Разгон за счет множителя удался в стандартных рамках для нашего процессора, такой результат типичен, хотя на некоторых платах удавалось получить до 3,8 ГГц. Но второй процессор, потенциально также способный разогнаться до 3,8 ГГц и даже выше, в данном случае не смог продемонстрировать свой потенциал.

Производительность и экономичность

Для сравнения были взяты результаты ранее протестированной платы Gigabyte 870A-UD3 на чипсете AMD 870.

дискретная графика (Radeon HD4850) Gigabyte 890XA-UD3 Gigabyte 870A-UD3
Архивирование в 7-Zip, мин:сек 2:16 2:15
Архивирование в WinRAR, мин:сек 1:15 1:15
HDPlay (DXVA Off/On), CPU load 26%/3% 26%/3%
FarCry 2 (Very High@1680×1050), fps 62 62
World in Conflict (Very High@1680×1050), fps 29 29

Потребляемая мощность

Мощность измеряется для системы в целом, встроенным в блок питания ваттметром.

Phenom II X4 810 + Radeon HD4850 Gigabyte 890XA-UD3 Gigabyte 870A-UD3
Редактирование текста, Вт (Cool’n’Quiet On) 77 62
Редактирование текста, Вт (Cool’n’Quiet Off) 106 79
Игра FarCry 2, Вт 154—202 139—168

Системы питания у обеих плат очень похожи, но разница в уровне потребления достаточно заметна. Все же представители 800-го семейства чипсетов более экономичны, и конечно же, чем больше на плате дополнительных контроллеров, тем больше она потребляет энергии. Впрочем, для игрового компьютера это не очень принципиально: выбор экономичной видеокарты при сравнимых остальных параметрах может оказаться куда более существенным моментом. Причем особое внимание стоит уделить сравнению потребления видеокарт в простое, потому что это также сказывается и на тепловом режиме, а значит, и шумности компьютера вне игр.

Выводы

Плата произвела хорошее впечатление благодаря практически бескомпромиссной оснащенности периферийными интерфейсами. Творческий подход к выбору чипсета также заслуживает уважения, в то время как большинство привыкло реализовывать шаблонные решения. Не порадовала лишь ситуация с разгоном за счет опорной частоты.

Читайте также:  Можно ли подключить графический планшет к компьютеру

Средняя текущая цена (в скобках: количество предложений, на которое можно щелкнуть для перехода к списку доступных в московской рознице): Н/Д(0)

Пожалуй, самая обсуждаемая системная плата. "Почему в GA-890FXA-UD3, на самом деле, "старый" северный мост 790FX??" – вопрос, с которым мы часто сталкиваемся. Всё очень просто: 800-ая серия системных плат GIGABYTE – это, прежде всего, наличие нового Южного моста SB850, а не Северного. SB850 и технологии GIGABYTE подняли обновлённую модель GA-890FXA-UD3 на новый уровень. "Родная" поддержка SATA 3.0 с возможностью подключения до 6-и устройств SATA нового поколения, больше PCI-E линий и более высокая скорость обращения между Южным и Северными мостами, что даёт возможность подключения дополнительных устройств (например, USB 3.0) без потери производительности. Плюс ко всему, плата аппаратно поддерживает новейшие технологии GIGABYTE On/Off Charge и USB 3x Power Boost, популярнейшие технологии Ultra Durable 3 и DES2, а также новейший интерфейс USB 3.0

Средняя цена по России, руб: 7 740

Общие характеристики

Производитель

Фирма, которая произвела данную материнскую плату.

GIGABYTE Форм-фактор

Форм-фактор – это стандарт, который определяет габаритные размеры устройства. Наиболее распространенными форм-факторами настольных ПК, которые совместимы почти со всеми современными корпусами являются ATX и micro-ATX.

Процессор

Производитель процессора

На данный момент основными производителями процессоров являются Intel и AMD.

AMD Сокет

Сокет (от англ. socket— разъем) – разъем, предназначенный для процессора. Наличие одинаковых сокетов на процессоре и материнской плате является основным, но не единственным критерием их совместимости.

AM3 Количество сокетов

Материнские платы для домашних ПК, как правило, имеют только 1 сокет. Наличие двух и более сокетов в большинстве случаев является признаком высокопроизводительной серверной материнской платы.

1 Наличие встроенного процессора

Некоторые материнские платы сразу имеют встроенный процессор. Это позволяет избавиться от проблем совместимости.

нет Название встроенного процессора – Максимальная частота шины FSB, МГц

FSB (Front Side Bus) – системная шина (интерфейс передачи данных), соединяющая процессор и материнскую плату, а точнее ее «северный мост». Чем выше частота FSB, тем быстрее данные передаются от процессора к материнской плате. Для совместимости с процессором материнская плата должна поддерживать его частоту FSB, то есть частота FSB процессора должна быть не меньше минимальной частоты, которую поддерживает материнская плата и не больше максимальной.

Почти все современные материнские платы поддерживают процессоры, сокет которых совпадает с сокетом материнской платы (поэтому частота FSB часто не указывается). Данная проблема совместимости наблюдается, как правило, только на старых материнских платах (с сокетами S478 и т.д).

HyperTransport Минимальная частота шины FSB, МГц

FSB (Front Side Bus) – системная шина (интерфейс передачи данных), соединяющая процессор и материнскую плату, а точнее ее «северный мост». Чем выше частота FSB, тем быстрее данные передаются от процессора к материнской плате. Для совместимости с процессором материнская плата должна поддерживать его частоту FSB, то есть частота FSB процессора должна быть не меньше минимальной частоты, которую поддерживает материнская плата и не больше максимальной.

Почти все современные материнские платы поддерживают процессоры, сокет которых совпадает с сокетом материнской платы (поэтому частота FSB часто не указывается). Данная проблема совместимости наблюдается, как правило, только на старых материнских платах (с сокетами S478 и т.д).

HyperTransport Поддержка Hyper-Threading

При наличии технологии Hyper-Threading процессор способен выполнять дополнительный поток задач (на каждое ядро). Это дает преимущество в производительности перед процессорами, в которых данная технология не реализована. Но процессоры с большим количеством ядер, как правило, являются более производительными.

нет Поддержка многоядерных процессоров есть Поддерживаемые процессоры AMD Phenom II/Athlon II

Чипсет

Производитель чипсета материнской платы

Чипсет (chipset) – набор микросхем, осуществляющих контроль и управление всеми узлами материнской платы.

AMD Модель чипсета материнской платы

Чипсет (chipset) – набор микросхем, осуществляющих контроль и управление всеми узлами материнской платы.

AMD 790X Поддержка технологии Intel vPro

Данная технология позволяет удаленно управлять компьютером, что позволит предоставить к нему доступ специалисту, который сможет выполнить настройку и устранить неполадки. Также у технологии есть и другие возможности.

BIOS/EFI

Поизводитель BIOS

BIOS (Basic Input-Output System – «базовая система ввода-вывода») – записанная на микросхеме программа, которая выполняется перед запуском операционной системы. В большинстве случаев, выглядит как синий экран с белыми символами. Может использоваться для «разгона» аппаратного обеспечения.

не указан Возможность восстановления BIOS

Иногда при сбоях электроэнергии, неправильной «перепрошивке» BIOS или по каким-либо иным причинам выход в BIOS, а, следовательно, и запуск ПК становятся невозможными. Для этого на некоторых материнских платах предусмотрена возможность восстановления BIOS, обычно с дополнительной микросхемы, которая сразу встроена в материнскую плату.

нет Поддержка EFI (UEFI)

EFI (Extensible Firmware Interface – «Расширяемый интерфейс прошивки») – аналог BIOS с более продвинутым графическим интерфейсом. В последствии он изменил название на Unified Extensible Firmware Interface (UEFI).

Оперативная память

Количество слотов оперативной памяти 4 Тип оперативной памяти

DDR или DDR SDRAM (Double Data Rate – удвоенная скорость передачи данных) – тип оперативной памяти, пришедший на смену SDRAM (Synchronous Dynamic Random Access Memory — синхронная динамическая память с произвольным доступом). Сейчас память SDRAM считается сильно устаревшей.

Читайте также:  Домашняя сеть без доступа к интернету

Совместимость между различными представителями DDR (DDR, DDR2, DDR3, DDR4) отсутствует.

На сегодняшний день самым распространенным типом оперативной памяти для ПК является представитель третьего поколения DDR – DDR3 DIMM.

На смену DDR3 постепенно приходят модули памяти DDR4, но большого распространения они пока не получили из-за высокой стоимости самих планок памяти и материнских плат для них. Скорость передачи данных у модулей памяти DDR4 в два раза выше чем у DDR3.

DIMM (Dual In-line Memory Module, двухсторонний модуль памяти) – форм-фактор модуля памяти, пришедший на смену SIMM (Single In-line Memory Module, односторонний модуль памяти). Основным преимуществом является ускорение передачи данных. DIMM также имеет функцию обнаружения и исправления ошибок, что обеспечивает более надежную передачу данных.

DDR DIMM– самый первый вид оперативной памяти с удвоенной скоростью передачи данных. Данная технология является устаревшей.

DDR2 DIMM – следующее поколение оперативной памяти типа DDR. Может работать на более высокой частоте по сравнению с первой версией DDR.

DDR3 DIMM – следующее поколение после DDR. На данный момент DDR3 является самым распространенным типом оперативной памяти для настольных ПК. Основное отличие от DDR2 – повышенная пропускная способность.

DDR2/DDR3 DIMM, DDR/DDR2 DIMM. Некоторые материнские платы могут поддерживать сразу 2 различных типа памяти, это позволяет использовать старые модули оперативной памяти.

DDR3L – DDR3 с пониженным энергопотреблением (1,35В, вместо 1,5 у стандартных). Совместима с DDR3.

SO-DIMM – форм-фактор памяти, используемый в портативных устройствах.

DDR2 FB-DIMM (Fully Buffered DIMM, полностью буферизованный DIMM) – серверная оперативная память. Обеспечивает повышенную скорость и точность передачи данных. Несовместимы с обычными небуферизованными модулями памяти DDR2 DIMM.

DDR3 DIMM Максимальная частота оперативной памяти, МГц

Максимальная частота оперативной памяти, которую поддерживает материнская плата.

1866 Минимальная частота оперативной памяти, МГц

Минимальная частота оперативной памяти, которую поддерживает материнская плата.

1066 Поддержка двухканального режима оперативной памяти

Позволяет ускорить доступ к данным при установке двух планок оперативной памяти. Чтобы двухканальный режим заработал необходимо установить их в специальные слоты. Более того, как правило, планки памяти должны быть абсолютно идентичными. Прирост производительности зависит от типа выполняемых задач и составляет от 10 до 80% по сравнению с материнскими платами без поддержки двухканального режима памяти.

есть Поддержка трехканального режима оперативной памяти

Аналогично двухканальному режиму, только для 3-х планок оперативной памяти.

нет Поддержка четырехканального режима оперативной памяти

Аналогично двухканальному режиму, только для 4-х планок оперативной памяти.

нет Максимальный объем оперативной памяти, Гб 16 Поддержка ECC

ECC (error-correcting code – код коррекции ошибок). Данная оперативная память может исправлять некоторые ошибки, возникающие при сбоях. Как правило, устанавливается на серверах (эффект заметен только при больших нагрузках на оперативную память).

Нет Максимальный объем ECC памяти, Гб Поддержка Регистровой (Буфферизованной) памяти

Регистровая (буферизованная) оперативная память содержит буфер, который является временным хранилищем данных. Данному виду памяти необходим 1 дополнительный такт на запись данных во временный буфер. Благодаря ему уменьшается вероятность потери данных, но при этом незначительно снижается быстродействие.

Буферизованная оперативная память имеет более высокую стоимость и используется преимущественно на серверах.

PCI/Видеокарта

Поддержка AGP

AGP (Accelerated Graphics Port – ускоренный графический порт) используется для установки видеокарт. На данный момент сильно устарел.

нет Количество слотов PCI-Eх16

PCI Express (также обозначается как PCIe или PCI-E) — высокоскоростной интерфейс, пришедший на смену AGP, который используют, в основном, для подключения видеокарт. Совместим с PCI-E x8, x4 и т.д., но несовместим с AGP!

2 Поддержка SLI/CrossFire

SLI и CrossFire – это технологии, которые позволяют устанавливать одновременно несколько видеокарт. Это приводит к увеличению производительности (как правило, на современных устройствах при правильном подключении прирост производительности составляет около 90-95%).

SLI – технология для объединения видеокарт семейства NVIDIA, CrossFire – семейства ATI.

CrossFire X – последняя версия CrossFire.

Hybrid технологии позволяют объединять производительность видеокарты встроенной в материнскую плату с дискретной.

CrossFire X Поддержка PCI Express 2.0

Вторая версия шины PCI-Express с пропускной способностью до 2,5 Гбит/с.

есть Поддержка PCI Express 3.0

Последняя на данный момент версия шины PCI-Express с пропускной способностью до 8 Гбит/с.

нет Тип двухканального режима PCI-E Не поддерживается Тип трехканального режима PCI-E Не поддерживается Тип четырехканального режима PCI-E Не поддерживается Тип семиканального режима PCI-E Не поддерживается Количество слотов PCI-Ex8

Похож на PCI-Express x16, но несколько меньше, используется, в основном, для периферийных устройств. Совместим с PCI-E x4 и x1.

Количество слотов PCI-Ex4

Похож на PCI-Express x8, но несколько меньше, используется, в основном, для периферийных устройств. Совместим с PCI-E x1.

Количество слотов PCI-Ex1

Похож на PCI-Express x4, но несколько меньше, используется, в основном, для периферийных устройств.

3 Количество слотов PCI

Слот, предназначенный, в основном, для периферийных устройств. Несовместим с PCI-Express!

2 Количество слотов PCI-X

PCI-X (PCI Extended – расширенный PCI) – разъем, который используется на серверных материнских платах для подключения устройств.
